UART是通用異步收發器（異步串行通信口）的英文縮寫，它包括了RS232、RS499、RS423、RS422和RS485等接口標準規范和總線標準規范，即UART是異步串行通信口的總稱。

RS232、RS499、RS423、RS422和RS485等，是對應各種異步串行通信口的接口標準和總線標準，它規定了通信口的電氣特性、傳輸速率、連接特性和接口的機械特性等內容。實際上是屬于通信網絡中的物理層（最底層）的概念，與通信協議沒有直接關系。而通信協議，是屬于通信網絡中的數據鏈路層（上一層）的概念。

COM口是異步串行通信口的簡寫，串口通常是9針，也有25針的接口，最大速率115200bps，串口的接口標準規范和總線標準規范是RS-232，有時候也叫做RS-232口。

     其中各位的意義如下：

    a) 起始位：先發出一個邏輯”0”的信號，表示傳輸字符的開始。

    b) 數據位：緊接著起始位之后。數據位的個數可以是4、5、6、7、8等，構成一個字符。通常采用ASCII碼。從最低位開始傳送，靠時鐘定位。

    c) 奇偶校驗位：數據位加上這一位后，使得“1”的位數應為偶數(偶校驗)或奇數(奇校驗)，以此來校驗資料傳送的正確性。

    d) 停止位：它是一個字符數據的結束標志?？梢允?位、1.5位、2位的高電平。

    e) 空閑位：處于邏輯“1”狀態，表示當前線路上沒有資料傳送。

    f) 波特率：是衡量數據傳送速率的指針。表示每秒鐘傳送的二進制位數。例如數據傳送速率為120字符/秒，而每一個字符為10位，則其傳送的波特率為10×120＝1200字符/秒＝1200波特。

差分傳輸：一種信號傳輸?shù)募夹g(shù)，差分傳輸在這兩條線上都傳輸信號，區別于傳統的一根信號線一根地線的做法，差分信號，這兩個信號的振幅相等，相位相反。在這兩根線上的傳輸?shù)男盘柧褪遣罘中盘?。信號接收端比較這兩個電壓的差值來判斷發送端發送的是邏輯0還是邏輯1。在電路板上，差分走線必須是等長、等寬、緊密靠近、且在同一層面的兩根線。

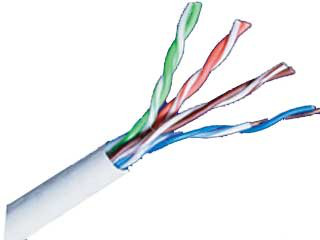

傳輸差分信號的線纜必須是雙絞線，如圖所示：

差分信號抗干擾原理：由于雙絞線是2根緊密殘繞在一起的一股線，當有外部干擾的時候，2根線纜受到的干擾信號是一樣的，產生同樣的波動，這干擾信號在接收端進行“差”運算后，結果等于0，相當于沒有干擾產生。

RS485通信也需要處理接地問題：電子系統接地是很重要的，但常常被忽視。接地處理不當往往會導致電子系統不能穩定工作甚至危及系統安全。RS-422與RS-485傳輸網絡的接地同樣也是很重要的，因?yàn)榻拥叵到y(tǒng)不合理會影響整個網絡的穩定性，尤其是在工作環境比較惡劣和傳輸距離較遠的情況下，對于接地的要求更為嚴格。否則接口損壞率較高。很多情況下，連接RS-422、RS-485通信鏈路時只是簡單地用一對雙絞線將各個接口的“A”、“B”端連接起來。而忽略了信號地的連接，這種連接方法在許多場合是能正常工作的，但卻埋下了很大的隱患。

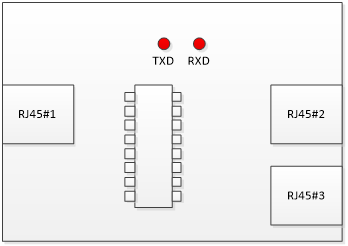

測試卡

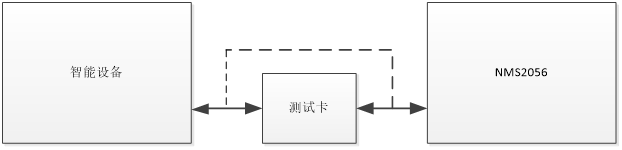

測試：RJ45#1，RS45#2，和NMS2056等主機接口，直連。RJ45#3，與PC連接，用于跟蹤RJ45#1#2的數據通信。

  a) 確定接口的TX+、TX-，使用萬用表測試一下，確定電壓在+5V以上。

  b) 如果有GND，調試的時候最好將GND和監控主機的GND連接。

  c) 如果TX+、TX-之間電壓是+3V的，通信距離不要超過300米。

  d) 如果通信距離超過300米的，確認2件事情。

  e) 先使用電腦+轉換器進行近距離調試，確認通信成功后在延長線路。

  f) 波特率盡可能低，例如有2400、4800、96000三種波特率可設置，一定選擇2400。

  g) 主機和智能設備接口的地方并聯120歐姆電阻，防止信號反射。
