型 號

TC系列氣體檢測儀

TC/N 系列氣體檢測儀

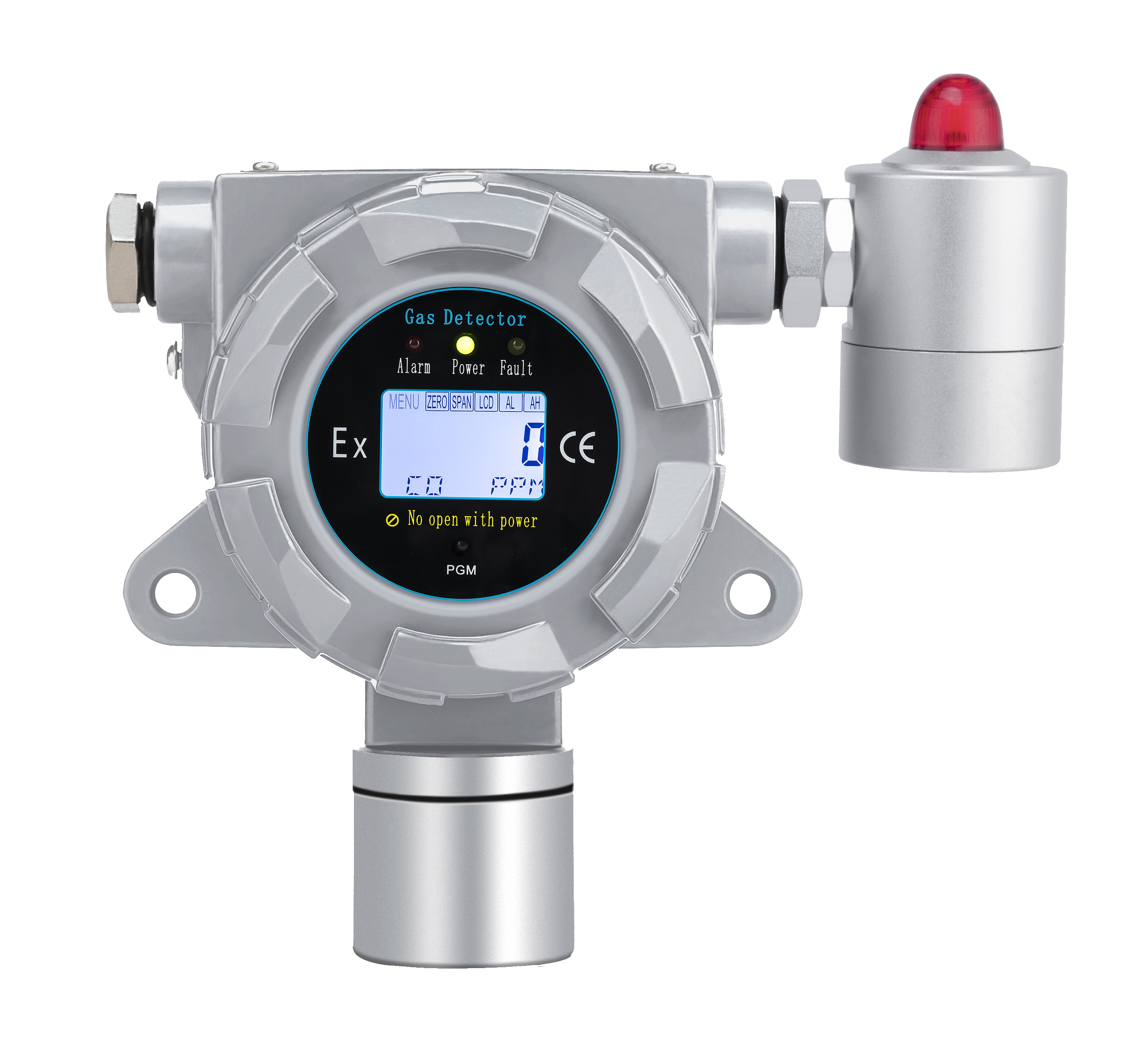

圖片參考

顯示方式

液晶顯示

無顯示

輸出信號

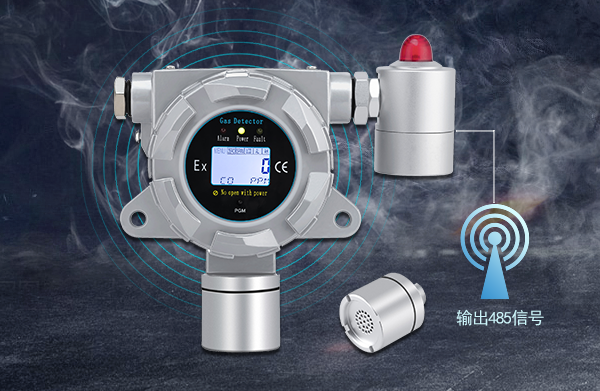

四線制 RS485(默認)

三線制 4-20mA

四線制 RS485(默認)

三線制 4-20mA

工作電壓

DC 24V（12-30V）

DC 24V（12-30V）

工作溫度

-20℃～+50℃

（特殊要求可訂制）

-20℃～+50℃

（特殊要求可訂制）

工作濕度

10～95%RH

10～95%RH

工作壓力

86～106Kpa

（特殊要求可訂制）

86～106Kpa

（特殊要求可訂制）

外殼材質

鋁合金鑄體

鋁合金鑄體

聲光報警

（選配）

支持

支持

尺 寸

無本地聲光：168×140×95mm 有本地聲光：168×195×95mm

無本地聲光：168×140×75mm 有本地聲光：168×195×75mm

重 量

無本地聲光：1.5KG 有本地聲光：1.8KG

無本地聲光：1.2KG 有本地聲光：1.5KG

繼 電 器

（選配）

2 組 1A/24VDC  常開無源觸點 (可選常閉型)

1 組 1A/24VDC  常開無源觸點 (可選常閉型)

報警點修改

支持

不支持

恢復出廠設置

支持

支持

類 型

工業級在線式防爆型

檢測氣體

多種可燃、有毒和揮發性氣體

技術原理

電化學、紅外線、催化燃燒、PID、半導體、光學波導等

檢測量程

0－1、2、5、10、50、100、500、1000、5000、10000、50000（根據傳感器和技術原理而定）

分 辨 率

0.001、0.01、0.1、1、2、5（根據傳感器和技術原理而定）

單 位

PPM、%LEL、%VOL、mg/m3、ug/m3

精 確 度

≤±3% (個別氣體有所差異)

重 復 性

≤±1%

線性誤差

≤±1%

響應時間

≤3-20S （個別氣體有所差異）

功 耗

電化學：≤1.0W 紅外線：≤1.5W 催化燃燒：≤1.5W PID：≤1.5W

半導體：≤1.5W 光學波導：≤1.5W

采氣方式

自然擴散式（默認） 管道式（M45*1.5 螺紋口）可選

流通式（一進一出氣嘴，接外 6mm*內 4mm  氣管）可選

安裝方式

靠墻面安裝（離氣體泄漏源最近的地方）

電氣接口

M20*1.5（可選 G3/4 螺紋）

設計壽命

2～5 年（根據傳感器而定）

設計標準

GB 50493-2009《石油化工企業可燃?xì)怏w和有毒氣體檢測報警設計規范》 GB 12358-2006《作業場所環境氣體檢測報警儀通用技術要求》

執行標準

GB3836.1-2010《爆炸性氣體環境用電氣設備 第一部分：通用要求》 GB3836.2-2010《爆炸性氣體環境用電氣設備 第二部分：隔爆型“d” 》

GB 3836.15-2000 《爆炸性氣體環境用電氣設備第 15 部分：危險場所電氣安裝 ( 煤礦除外) 》

GB12358-2006 《作業場所環境氣體檢測報警儀 通用技術要求》 GBZ 2.1-2007 《工作場所有害因素職業接觸限值》

GB 4208-2008 《外殼防護等級（ IP 代碼）》

防爆等級

ExdⅡCT6 Gb

防爆證號

CNEx14.1674

防護等級

IP65

產品選型（按探測氣體類型）

檢測氣體

化學式

檢測量程

分辨率

技術原理

壽 命

可燃?xì)怏w

EX

0-100%LEL

0.1%LEL

催化燃燒

3 年

甲 烷

CH4

0-100%LEL

0.1%LEL

紅外線

5 年以上

甲 醛

HCHO

0-10PPM

0.01PPM

電化學

3 年

氫 氣

H2

0-100%LEL

0.1%LEL

催化燃燒

3 年

氫 氣

H2

0-1000PPM

1PPM

電化學

3 年

一氧化碳

CO

0-1000PPM

1PPM

電化學

3 年

硫化氫

H2S

0-100PPM

0.1PPM

電化學

3 年

氧 氣

O2

0-30%VOL

0.1%VOL

電化學

3 年

氨 氣

NH3

0-100PPM

0.1PPM

電化學

3 年

臭 氧

O3

0-5PPM

0.001PPM

電化學

3 年

二氧化硫

SO2

0-20PPM

0.01PPM

電化學

3 年

二氧化碳

CO2

0-5000PPM

1PPM

紅外線

5 年以上

揮發性氣體

VOC

0-100PPM

0.01PPM

PID

5 年

六氟化硫

SF6

0-1000PPM

1PPM

紅外線

5 年以上

甲硫醇

CH4S

0-100PPM

0.1PPM

電化學

3 年
